雙波段紅外火焰探測器保護(hù)半徑

2022-01-12

說明：

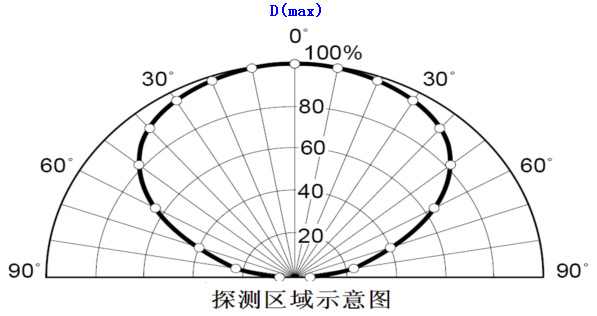

1、上圖的中軸線代表與探測窗口垂直；
2、上圖顯示100%位置為最大探測距離D(max),各個(gè)角度的探測距離可由圖上黑色邊緣部分的百分比乘以D(max)計(jì)算得出；
3、各類環(huán)境下的最大探測距離D(max)詳見下表：

最大探測距離D(max)
火源情況		最大探測距離D(max)
汽油	0.1m2火盤（0.3m*0.3m）	35m
正庚烷		50m
柴油		35m
煤油		35m
航空煤油		35m
酒精		35m
異丙醇		30m
甲醇		25m
聚丙烯		10m
紙張		25m
甲烷	0.5m(H)*0.2m(w)氣體火焰	30m
LPG丙烷		/
氫氣		/
氨氣		/
硅烷	0.3m火焰	/
鎂鋁金屬	/	/
